PF管
合成樹脂製可とう電線管

試験では短いPF管とPF管用ボックスコネクタが出題されます。
まずボックスコネクタにPF管を押し込みます。

試験で支給されるボックスコネクタは新品ですから
止め具部は緩める必要はありません。
そのまま管が突き当たるまで押し込んで接続完了です。


アウトレットボックスにロックナットでしっかり取り付けます。

突き当たるまで押し込みます。
練習で管をボックスコネクタから外すときは、止め具部を緩めてから引き抜きます。

止め具部に「接続、解除」の表示があるボックスコネクタは「解除」側にしてから引き抜きます。

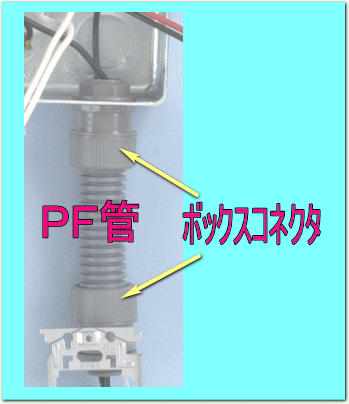

ボックスコネクタが2個出題されたときは、管の両端に取り付けます。
付け忘れないように注意してください。


PF管をアウトレットボックスに固定する時は、ロックナット側を、手または、プライヤーで固定し、
コネクタ側を手で強く回せば、しっかり固定できます。

通常は手締めだけで十分きつく締めつけることができます。
